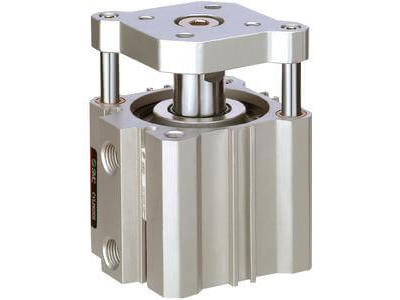

KORTSLAGCYLINDER MED STYRNING CQM
Kolvstångslös cylinder, med precisionsstyrning
Media Tryckluft, smord eller osmord (torr)
Filtreringsgrad 5 μm
Funktion Dubbelverkande med magnetkolv
Arbetstryck (min/max) Ø16-40: 0,1-0,8 MPa (1-8 bar); Ø10: 0,2-0,8 MPa (2-8 bar)
Kolvhastighet Ø10: 100-1000mm/s Ø16, 20: 100-1500mm/s (500/1000 mm/s om endast luftdämpning används)
Arbetstemperatur 5 till 60°C
Ändlägesdämpning Luftdämpning eller stötdämpare (Ø10 gummidämpning)
- Styrningstyp Med precisionsstyrning
- Slaglängder upp till 1500 mm.
- Precisionsstyrning för upptagning av längsgående moment och sidomoment.
- Ny design av tätningsband ger mindre läckage.
- Enhet för slaglängdsjustering tillsammans med stötdämpare och anslagsbultar.
- Slanganslutning 2 sidor. För diameter Ø25, 32, 40 är den möjlig i 4 riktningar
