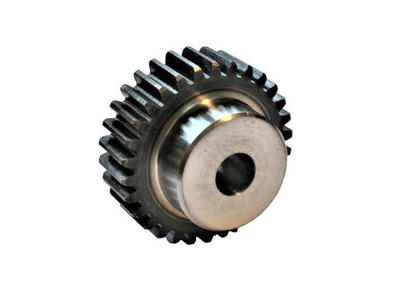

KUGGHJUL CYLINDRISKT NAV TANDSPETSHÄRDAT

Cylindriska kugghjul i härdat utförande används för att få en utväxling och för att överföra ett moment. Generellt kan sägas att desto större moment desto kraftigare kugg på hjulet. Rörelsen överförs mellan parallella axlar. Standardhjul är tillverkade med ingreppsvinkel 20°. Kugghjulets förmåga att överföra moment påverkas av flera faktorer. Kuggmodul, kuggbredd, material och värmebehandling har inverkan på kuggens hållfasthet. Dessutom beror livslängden på noggrannhet i montering och smörjning. Vid val av kugghjul utgår man alltid från det lilla hjulets belastning. Allmänna drifts- och säkerhetsfaktorer tillämpas.

103.00 Kb

Artikel	Utförande	Modul	Utvändig diameter	Tandbredd	Total bredd	Navdiameter	Håldiameter	Material

Artikel	Utförande	Modul	Utvändig diameter	Tandbredd	Total bredd	Navdiameter	Håldiameter	Material
KM2 20.12 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=12 Kugghjul cylindriskt nav HT 2 28 20 35 18 10 Härdat	Kugghjul cylindriskt nav HT	2	28	20	35	18	10	Härdat
KM2 20.15 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=15 Kugghjul cylindriskt nav HT 2 34 20 35 24 10 Härdat	Kugghjul cylindriskt nav HT	2	34	20	35	24	10	Härdat
KM2 20.18 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=18 Kugghjul cylindriskt nav HT 2 40 20 35 25 10 Härdat	Kugghjul cylindriskt nav HT	2	40	20	35	25	10	Härdat
KM2 20.20 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=20 Kugghjul cylindriskt nav HT 2 44 20 35 30 10 Härdat	Kugghjul cylindriskt nav HT	2	44	20	35	30	10	Härdat
KM2 20.24 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=24 Kugghjul cylindriskt nav HT 2 52 20 35 35 12 Härdat	Kugghjul cylindriskt nav HT	2	52	20	35	35	12	Härdat
KM2 20.25 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=25 Kugghjul cylindriskt nav HT 2 54 20 35 35 12 Härdat	Kugghjul cylindriskt nav HT	2	54	20	35	35	12	Härdat
KM2 20.30 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=30 Kugghjul cylindriskt nav HT 2 76 20 35 45 14 Härdat	Kugghjul cylindriskt nav HT	2	76	20	35	45	14	Härdat
KM2 20.36 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=36 Kugghjul cylindriskt nav HT 2 84 20 35 50 14 Härdat	Kugghjul cylindriskt nav HT	2	84	20	35	50	14	Härdat
KM2 20.40 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=40 Kugghjul cylindriskt nav HT 2 104 20 35 70 14 Härdat	Kugghjul cylindriskt nav HT	2	104	20	35	70	14	Härdat
KM2 20.50 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=50 Kugghjul cylindriskt nav HT 2 64 20 35 40 16 Härdat	Kugghjul cylindriskt nav HT	2	64	20	35	40	16	Härdat
KM2 20.60 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20 Z=60 Kugghjul cylindriskt nav HT 2 124 20 35 70 25 Härdat	Kugghjul cylindriskt nav HT	2	124	20	35	70	25	Härdat
KM2,5 25.12 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=12 Kugghjul cylindriskt nav HT 2,5 35 25 40 22 10 Härdat	Kugghjul cylindriskt nav HT	2,5	35	25	40	22	10	Härdat
KM2,5 25.15 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=15 Kugghjul cylindriskt nav HT 2,5 42,5 25 40 30 10 Härdat	Kugghjul cylindriskt nav HT	2,5	42,5	25	40	30	10	Härdat
KM2,5 25.18 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=18 Kugghjul cylindriskt nav HT 2,5 50 25 40 35 12 Härdat	Kugghjul cylindriskt nav HT	2,5	50	25	40	35	12	Härdat
KM2,5 25.20 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=20 Kugghjul cylindriskt nav HT 2,5 55 25 40 40 14 Härdat	Kugghjul cylindriskt nav HT	2,5	55	25	40	40	14	Härdat
KM2,5 25.24 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=24 Kugghjul cylindriskt nav HT 2,5 65 25 40 45 14 Härdat	Kugghjul cylindriskt nav HT	2,5	65	25	40	45	14	Härdat
KM2,5 25.25 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=25 Kugghjul cylindriskt nav HT 2,5 67,5 25 40 50 14 Härdat	Kugghjul cylindriskt nav HT	2,5	67,5	25	40	50	14	Härdat
KM2,5 25.30 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=30 Kugghjul cylindriskt nav HT 2,5 80 25 40 55 16 Härdat	Kugghjul cylindriskt nav HT	2,5	80	25	40	55	16	Härdat
KM2,5 25.36 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=36 Kugghjul cylindriskt nav HT 2,5 95 25 40 60 16 Härdat	Kugghjul cylindriskt nav HT	2,5	95	25	40	60	16	Härdat
KM2,5 25.40 NAV HT KUGGHJUL CYLINDRISKT HÄRDAT MODUL 2 B=20,5 Z=40 Kugghjul cylindriskt nav HT 2,5 105 25 40 70 20 Härdat	Kugghjul cylindriskt nav HT	2,5	105	25	40	70	20	Härdat

Föregående sida

1 2 3

Nästa sida

Visar 1 till 20 av 53
