Vinkelkontaktkullager har löpbanorna i inner- och ytterringen förskjutna i förhållande till varandra i lagrets centrumlinje. Detta innbebär att lagren är konstruerade för att överföra kombinerade belastningar, dvs. samtidigt verkande radial- och axielbelastningar.
Vinkelkonatakkullager axiella bärförmåga ökar med ökande kontaktvinkel. Kontaktvinkeln definieras som vinkeln mellan den linje som förbinder kontakpunkterna mellan kulan och kontaktpunkterna mellan kulan och löpbanorna i radialplanet, längs vilken den kombinerade belastningen överförs från den ena löpbanan till den andra, och en linje som är vinkelrät mot lagrets centrumlinje.
De vanligaste förekommande vinkelkontaktkullager utförandena är:

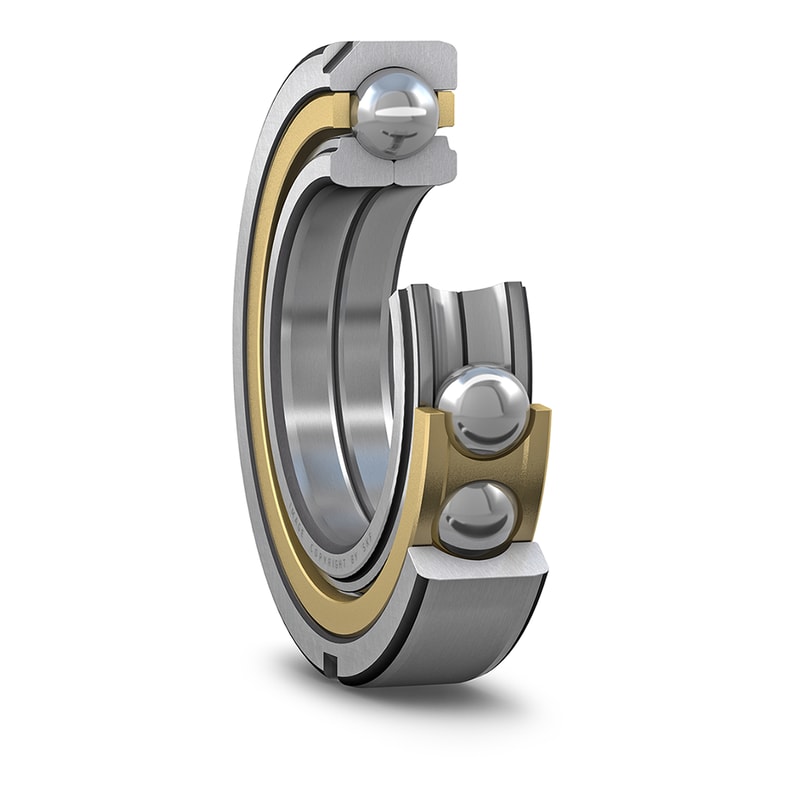

fyrpunktskontaktkullager
tvåradiga vinkelkontaktkullager
enradiga vinkelkontaktkullager
Egenskaper
Kan överföra kombinerade belastningar:
- axiella belastningar i endast en riktning för enradiga lager.
- axiella belastningar i båda riktningarna för tvåradiga vinkelkontaktkullager och fyrpunktskontaktkullager.
Hög bärförmåga:
- den lägre skuldran möjliggör montering av ett stort antal kulor i enradiga lager, vilket ger dem dess realtiva höga bärförmåga.
Bra löpegenskaper:
- höga varvtal, sbanna accelerationer och retardationer är möjliga.
